Описание

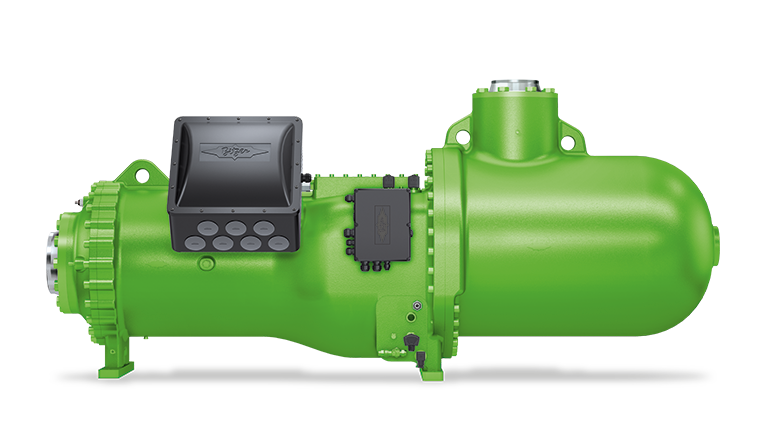

Bitzer CSW10583-290(Y) винтовой компрессор в стандартной комплектации:
ТЕХНИЧЕСКИЕ ДАННЫЕ
Позиции присоединений, обозначенные на чертежах
1 Присоединение высокого давления (HP)
2 Дополнительное присоединение высокого давления
2a Присоединение для датчика высокого давления (HP)
3 Присоединение низкого давления (LP)
3a Присоединение для датчика низкого давления (LP)
4 Смотровое стекло уровня масла
5 Сервисный масляный клапан (стандарт) / присоединение для выравнивания уровня масла (параллельная работа)
6 Слив масла (корпус мотора)
8 Присоединение для опционального оптико-электронного реле уровня масла (OLC-D1-S)
9 Подогреватель масла в гильзе
10 Присоединение давления масла
11 Присоединение для внешнего маслоохладителя (опциональный адаптер)
11a Выход на внешний маслоохладитель
11b Вход (возврат) от внешнего маслоохладителя
12 Датчик температуры масла (PTC)
13 Присоединение для экономайзера (ECO) - опциональный запорный клапан с гасителем пульсаций
14 Резьба для поддерживающей скобы трубопровода (линия для ECO или LI)
15 Присоединение для впрыска жидкости (LI) - опциональный запорный клапан
16 Винт заземления для корпуса
17 Подключение для возврата масла и газа (для переходника при использования в системах с затопленным испарителем)
18 Масляный фильтр (для обслуживания)
19 Жидкий хладагент (FI - Freequency inverter cooling)
20 Freequency Inverter (FI)
21 Клапан впрыска масла (внутр)
22 Компрессорный модуль
SL Линия всасывания
DL Линия нагнетания
ТЕХНИЧЕСКИЕ ДАННЫЕ
SI | IP | |
Объемная произв-сть (2900об/мин 50 Гц) | 1700 m³/h | 60035 CFH |
Объемная произв-сть (3500об/мин 60 Гц) | 2052 m³/h | 72466 CFH |
Макс. избыточное давление (НД/ВД) | 16 / 21 bar | 232 / 305 psi |
Присоединение линии всасывания | DN 200 | 7 7/8'' |
Присоединение линии нагнетания | DN 150 | 7 7/8'' |
Тип масла для R1234yf/R1234ze(E)/R450A/R513A | BSE 55 (Standard) | BSE 55 (Standard) |
Тип масла для R134a | BSE 55 (Standard) | BSE 55 (Standard) |
КОМПЛЕКТ ПОСТАВКИ
SI | IP | |
Класс защиты | IP54 | IP54 |
Подогреватель масла | 300 W (Standard) | 300 W (Standard) |
Маслоотделитель | Standard | Standard |
Масляный фильтр | Standard | Standard |
Датчик температуры нагнетания | Standard | Standard |
Стартовая разгрузка | Standard | Standard |
Плавное регулирование производ-сти | 100-25% (Automatic Controll) | 100-25% (Automatic Controll) |
Встроеный обратный клапан | Standard | Standard |
Защита мотора | CM-SW-01 (Standard) | CM-SW-01 (Standard) |
Заправка масла | 32,0 dm³ | 1126 fl oz |
Антивибрационные демпферы | Standard | Standard |
ДОСТУПНЫЕ ОПЦИИ
SI | IP | |
Датчик уровня масла | min OLC-D1-S (Standard) / max OLC-D1-S (Option) | min OLC-D1-S (Standard) / max OLC-D1-S (Option) |
Запорный вентиль на линии экономайзера с шумоглушителем | Option | Option |
Мостики для прямого старта | Option | Option |
Позиции присоединений, обозначенные на чертежах
1 Присоединение высокого давления (HP)
2 Дополнительное присоединение высокого давления
2a Присоединение для датчика высокого давления (HP)
3 Присоединение низкого давления (LP)
3a Присоединение для датчика низкого давления (LP)
4 Смотровое стекло уровня масла
5 Сервисный масляный клапан (стандарт) / присоединение для выравнивания уровня масла (параллельная работа)
6 Слив масла (корпус мотора)
8 Присоединение для опционального оптико-электронного реле уровня масла (OLC-D1-S)
9 Подогреватель масла в гильзе
10 Присоединение давления масла
11 Присоединение для внешнего маслоохладителя (опциональный адаптер)
11a Выход на внешний маслоохладитель
11b Вход (возврат) от внешнего маслоохладителя
12 Датчик температуры масла (PTC)
13 Присоединение для экономайзера (ECO) - опциональный запорный клапан с гасителем пульсаций
14 Резьба для поддерживающей скобы трубопровода (линия для ECO или LI)
15 Присоединение для впрыска жидкости (LI) - опциональный запорный клапан
16 Винт заземления для корпуса
17 Подключение для возврата масла и газа (для переходника при использования в системах с затопленным испарителем)
18 Масляный фильтр (для обслуживания)
19 Жидкий хладагент (FI - Freequency inverter cooling)
20 Freequency Inverter (FI)
21 Клапан впрыска масла (внутр)
22 Компрессорный модуль
SL Линия всасывания
DL Линия нагнетания
Характеристики
Бренд_синоним | Битцер |
Код | CSW10583-290(Y) |
Код 2 | CSW10583-290 |
Режим работы | Низкотемпературный |
Тип | Винтовой |
