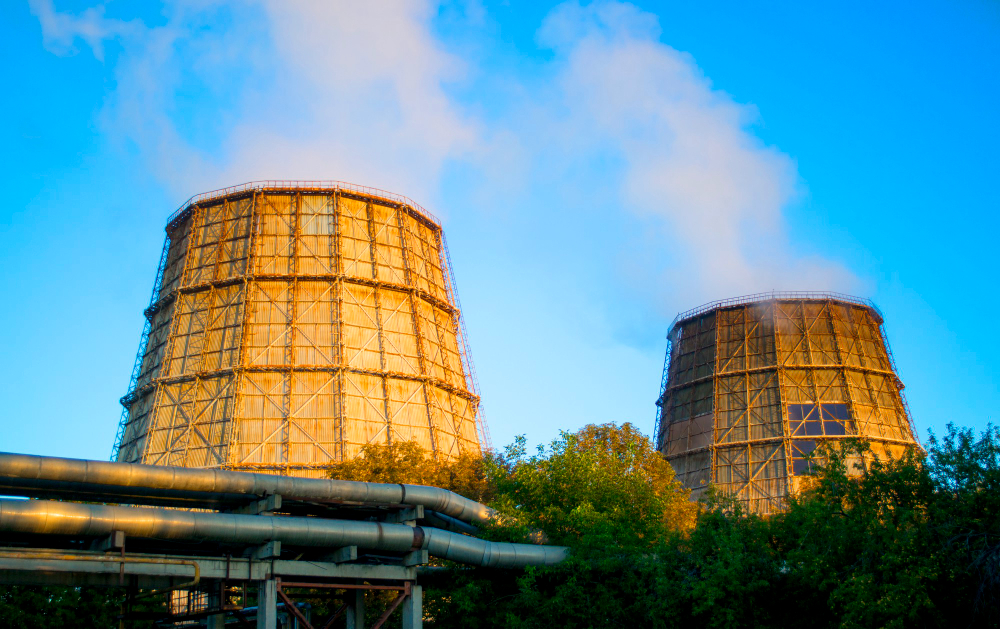

Градирня – это не просто «большой радиатор», а более сложная система с испарительным охлаждением для крупных предприятий. Она охлаждает нагретую воду и возвращает ее обратно в систему, обеспечивая бесперебойный ход производственных процессов.
Первые градирни появились в XIX веке, когда возникла потребность охлаждать воду для паровых машин. Тогда это были простые емкости с проточной водой, но технологии быстро шагнули вперед. Современные градирни используют естественный поток воздуха, либо принудительную вентиляцию, что охлаждает воду быстрее и эффективнее.
Сегодня без градирен не обходятся электростанции, заводы, химические предприятия. Они поддерживают работу оборудования и экономят природные ресурсы. Вода, пройдя через градирню, не сбрасывается в окружающую среду, а используется повторно, что делает производство экологичным.
Мнение эксперта: "Градирни — неотъемлемая часть систем охлаждения в промышленных и энергетических установках. Их эффективность зависит от правильного выбора типа и конструкции и корректной эксплуатации. Сегодня технологии охлаждения развиваются в ответ на растущие требования к энергоэффективности и экологической безопасности. Важно помнить, что градирни предотвращают перегрев оборудования и способствуют его долговечности”.
Назначение градирен
Градирня – ключевой элемент в системе охлаждения, без которого промышленное оборудование перегревалось бы и выходило из строя. Везде, где кипит работа и выделяется тепло, нужны градирни.
Как градирни работают в разных сферах:
- На ТЭЦ они охлаждают воду, прошедшую через турбины, и возвращают ее обратно в систему. Без этого тепло останется в оборудовании, снижая его эффективность.
- В металлургии – поддерживают нужный температурный режим при плавке и обработке металла.
- В химической промышленности они отводят лишнее тепло при синтезе веществ.
- В крупных системах кондиционирования – охлаждают жидкость, которая циркулирует в централизованных коммуникациях зданий.
- В пищевой промышленности они контролируют температуру на производстве, где нужны строгие условия, например, при изготовлении молочной продукции.
Градирни не только продлевают срок службы оборудования, но и экономят воду. Охлажденная жидкость возвращается в систему, а не уходит в дренаж, что снижает нагрузку на экологию и уменьшает расходы предприятий.
Без этих охладителей многие промышленные процессы просто остановились бы. Поэтому их можно встретить на каждой ТЭЦ, заводе или крупном производстве.
Виды градирен
Градирни отличаются типом конструкции, принципом работы и способом охлаждения.
По типу конструкции
Существуют открытые и закрытые градирни. Выбор зависит от условий эксплуатации, требований к качеству воды и нужного уровня охлаждения.
Открытые градирни работают за счет испарения. Вода распыляется через форсунки или стекает по специальным теплообменным поверхностям, соприкасаясь с потоком воздуха. Часть жидкости испаряется, унося тепло, а остальная вода возвращается обратно в систему.
Плюсы:
- Высокая эффективность охлаждения благодаря испарению.
- Простая конструкция, удобство в обслуживании.
- Более доступная стоимость по сравнению с закрытыми системами.
Минусы:
- Постоянная потеря воды из-за испарения, требуется регулярный долив.
- Из-за контакта с воздухом со временем образуется накипь.
- Вода загрязняется, так как открыта для окружающей среды.
Закрытые градирни устроены иначе: теплообмен происходит внутри герметичных змеевиков, по которым циркулирует охлаждающая жидкость. Поток воздуха обдувает змеевики, снижая температуру воды без прямого контакта с окружающей средой.
Плюсы:
- Вода не испаряется, поэтому не нужно постоянно пополнять систему.
- Жидкость остается чистой, без примесей и загрязнений.
- Минимальный риск коррозии и образования накипи.
Минусы:
- Менее эффективное охлаждение по сравнению с открытыми градирнями.
- Более сложная конструкция, что увеличивает стоимость.
- Требуется больше энергии из-за работы вентиляторов.
Выбор между этими типами зависит от задач предприятия, доступности воды и требований к качеству охлаждающей жидкости.

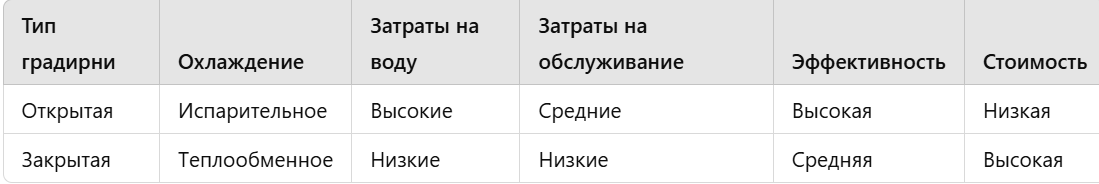

Таблица сравнения открытых и закрытых градирен
Каждый тип имеет свои плюсы и минусы, выбор зависит от условий эксплуатации и требований предприятия.
По способу охлаждения
В градирнях используется принудительное и естественное охлаждение.
В принудительном охлаждении воздух подается с помощью вентиляторов. Это особенно эффективно в жарком климате.
При естественном охлаждении процесс происходит за счет естественной конвекции. Горячий воздух поднимается вверх, а холодный поступает снизу. Это не так энергоемко, но и менее эффективно, чем принудительное охлаждение.
Список характеристик каждого типа охлаждения:
Принудительное:
- Высокая эффективность.
- Независимость от погодных условий.
- Требует больше энергии и более дорогие эксплуатационные расходы.
Естественное:
- Энергосбережение.
- Низкие эксплуатационные расходы.
- Меньшая эффективность.
- Зависимость от погодных условий.
По материалам
От материалов, из которых сделаны градирни, зависит их:
- долговечность;
- эксплуатационные характеристики;
- стоимость.
Основные типы материалов — пластик, металл и комбинированные конструкции.
Пластиковые градирни — легкие, устойчивы к коррозии, идеально подходят для применения в условиях высокой влажности.
Металлические градирни — прочные и долговечные, но подвержены коррозии, если не используется соответствующее покрытие или защита.
Комбинированные конструкции сочетают пластиковые и металлические элементы.

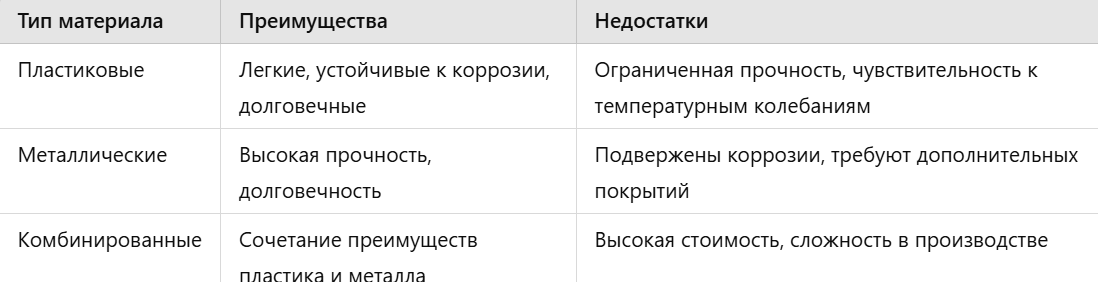

Сравнительная таблица материалов
Принцип работы градирни
Общий принцип работы
В процессе работы горячая вода поступает в градирню, где она распыляется через форсунки или распределяется по специальным теплообменным поверхностям. На них она вступает в контакт с воздухом, и часть воды испаряется, поглощая избыточное тепло.
Процесс испарения — это основной механизм охлаждения, остальная вода возвращается в систему с пониженной температурой. Эффективность этого процесса зависит от температуры окружающего воздуха, влажности и скорости циркуляции воды.
Если температура повышена или влажность низкая, процесс охлаждения менее эффективен, так как менее интенсивное испарение не позволит быстро снижать температуру воды. В холодное и сухое время года эффективность охлаждения повышается.
Схема работы градирни:
- Горячая вода поступает в градирню.
- Вода распыляется или распределяется по поверхности.
- Происходит испарение части воды, поглощая тепло.
- Охлажденная вода возвращается в систему.
- Горячий воздух удаляется с помощью вентиляторов или естественного потока.
Эффективность работы градирни в значительной мере зависит от климатических условий и выбранного типа охлаждения, что делает ее настройку и обслуживание важными аспектами для сохранения высокой производительности системы.
Этапы процесса охлаждения
Процесс охлаждения в градирне проходит несколько этапов, каждый из которых важен для эффективного функционирования системы.
Вход воды в градирню: Горячая вода поступает в градирню с температурой выше, чем в системе, требующей охлаждения.
Процесс испарения: Вода распыляется через форсунки или распределяется по теплообменным поверхностям. Часть воды испаряется, забирая тепло из системы.
Выход охлажденной воды: Остальная вода, потерявшая часть тепла, возвращается в систему с пониженной температурой.
Пошаговая схема процесса:
- Горячая вода поступает в градирню.
- Вода распыляется или распределяется по теплообменным поверхностям.
- Происходит испарение, забирая тепло.
- Охлажденная вода возвращается в систему.
Влияние внешних факторов
Работа градирни в значительной степени определяется внешними условиями:
- температурой воздуха;
- влажностью;
- скоростью ветра.
В жаркую погоду с низкой влажностью эффективность охлаждения снижается, так как процесс испарения становится менее интенсивным. А холодная и сухая погода способствует более эффективному охлаждению.
Для повышения эффективности в неблагоприятных условиях применяются разные методы. Улучшение вентиляции, использование дополнительных насосов или установка водяных орошений для поддержания оптимальной влажности.
Список рекомендаций:
- Устанавливать дополнительные вентиляционные системы для увеличения потока воздуха.
- Использовать дополнительные форсунки для улучшения распыления воды.
- Поддерживать оптимальный уровень воды для улучшения теплообмена.
- Проводить регулярную проверку и обслуживание градирни для предотвращения избыточных нагрузок.
Установка и обслуживание градирен
Установка градирни требует соблюдения нескольких важных технических и строительных требований. Место установки должно быть тщательно выбрано с учетом таких факторов, как доступ к водоснабжению, вентиляции и возможности для безопасного размещения оборудования. Нужно учитывать конструктивные особенности градирни, ее размер и необходимость подключения к системе охлаждения.
Регулярное обслуживание градирни включает в себя:
- очистку теплообменных поверхностей;
- проверку системы распылителей и вентиляторов;
- контроль уровня воды.
Профилактика направлена на предотвращение засоров, коррозии и других повреждений, которые могут снизить эффективность работы градирни.
Общие рекомендации по эксплуатации:
- Следить за состоянием системы охлаждения и вентиляции.
- Проводить регулярные проверки всех элементов градирни.
- Контролировать уровень воды и поддерживать оптимальные параметры.
Чек-лист для установки и обслуживания:
- Проверить место установки на соответствие техническим требованиям.
- Установить градирню в месте с хорошей вентиляцией.
- Очистить форсунки и теплообменные поверхности.
- Проверить исправность вентиляторов и насосов.
- Регулярно контролировать уровень воды.
- Проводить профилактическое обслуживание и устранение загрязнений.
Проблемы и решения при эксплуатации градирен
При эксплуатации градирен возникают такие проблемы, как забивание фильтров и форсунок, коррозия металлических частей, снижение эффективности охлаждения из-за загрязнений или недостаточной вентиляции. Эти проблемы существенно снижают производительность оборудования и могут привести к поломкам.
Для диагностики и предотвращения проблем важно регулярно проверять состояние системы. Нужно проводить осмотры, использовать специализированные инструменты для выявления дефектов. Например, ультразвуковые тестеры для проверки целостности конструкции или водных потоков.
Список типичных ошибок:
- Невыполнение регулярной очистки системы.
- Игнорирование предупреждающих сигналов о снижении эффективности.
- Неисправность системы вентиляции.
- Загрязнение теплообменных поверхностей.
Рекомендации по устранению:
- Проводить регулярную очистку форсунок и фильтров.
- Устранять засоры в системе водоснабжения.
- Проводить антикоррозийную обработку металлических частей.
- Регулярно проверять и чистить вентиляторы и теплообменники.
